● 主要特点与适用范围
KZ-2000-A型热值仪系列是检测各种可燃气体热值指数和热值的仪表。该仪表广泛应用于冶金、化工、城市用煤气热值检测与自动控制系统中。可用于焦炉、热风炉、加热炉、退火炉、煤气罐、储气罐、煤气混合装置等设备上，进行热负荷连续在线自动检测，是监测燃气热值和提高供热质量、节约能源不可缺少的仪表。
该热值仪具有化学物理燃气净化、在线连续自动检测、空气预热定温控制、流量自调配比恒定、自动点火充分燃烧、热值指数测量**、异常关气安全可靠、模块设计维护方便、微机控制窗口界面、标气标定隔离输出。

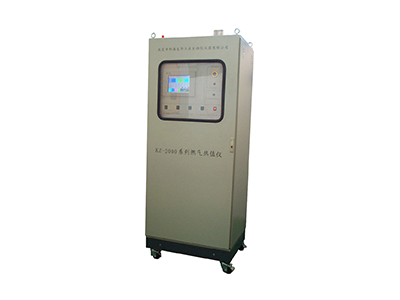

● 选型参照表 图1 外形图 图2 机柜尺寸图
型 号 | 测量气体热值范围 | 对应典型气体介质 |
KZ-2000A-L | 2.50~6.00MJ/Nm3 或 600~1400大卡/Nm3 | 纯高炉煤气或以高炉煤气为主混合以少量转炉、焦炉或发生炉煤气的气体介质。 |
KZ-2000A-M | 5.00~17.00MJ/Nm3 或 1200~4000大卡/Nm3 | 高炉、焦炉混合煤气；高炉、焦炉、转炉混合煤气；转炉、焦炉混合煤气；高炉、天燃气混合煤气。 |
KZ-2000A-H | 17.00~40.00MJ/Nm3 或 4000~10000大卡/Nm3 | 天燃气、空气混合煤气；液化器、空气混合煤气；天燃气、液化器混合煤气。 |
KZ-2000A-Y | 可根据用户要求定制预处理系统，具体预处理系统配置订货时根据现场情况制订。 |
● 主要技术指标
1 测量精度 ±1%（低热值±1.5%）
2 重 复 性 ±1%（低热值±1.5%）
3 响应时间 6~8 s（当被测介质及空气的差压稳定于给定值，开始点火计时，到测量温差显示值达到50℃时停止计时）
4 滞后时间 15~30秒（当被测介质及空气差压稳定于给定值时，在点火状态下，被测介质直接从标定进气口接入开始计时，到温差波动小于±10℃，即达到被测介质热值的90%，停止计时）
5 燃气压力 4.5kPa<燃气压力<30kPa（当燃气干净不需要进行化学去污时，大于3kPa；
当燃气压力太小时须加配燃气升压装置；当燃气压力太大时须加配燃气减压装置）
6 供 水 量 0.2~0.5 L/min
7 供电电源 ~220V±10%；1500W
8 工作环境 温度5 ~ 45℃；湿度 < 95%，**工作环境：10 ~ 35℃
9 存储环境 温度 -10 ~ +50℃（水洗筒、稳压筒中的水及化学污筒内的废液必须放净）；
湿度< 85%
10 机柜尺寸 700mm×1800mm×650mm（宽×高×深）
11 机柜重量 约200 kg
12 显示方式 10英寸真彩液晶显示屏
13 操作界面 工作界面、主要参数、系统流程、自诊断、历史趋势、标定等七个操作界面
● 系统流程框图
● 安装要求
* 仪表室的要求
（1）本仪表应安装在单独仪表室内，其面积不少于9平方米，高度2.6米以上。
（2）仪表应处在电磁场不强及不易引起爆炸的场所。
（3）室内应装排风扇，保持良好通风，室内温度应保持5 ~ 45℃。**在10 ~ 35℃之间。
（4）室内应有220VAC 50Hz 1500W的电源、自来水源及排水道。
（5）室内宜装容积为1m3左右位置高于仪表的水箱，自来水先经水箱后，再进入本机。
* 燃气取样管路
（1）取样管须靠近仪表室。
（2）从取样口到本机入口的距离尽可能短，且在工艺上由用户保障进入本机前的取样管不堵塞和积水，取样管内介质温度应在10~45℃范围内且积水能自动排出。
* 放散管
（1）稳压筒引出的超压燃气放散至室外的延伸段由用户安装，管径≮Ф25，走线宜垂直向上，必须拐弯时，须保证以较大坡度向上，高度应超出屋顶数米。
（2）烟气排放管一端用Ф180薄钢管接至室外，另一端做Ф150/Ф100喇叭口正对机柜上端Ф80排放口上，且与Ф80端口有5~15mm左右的垂直间隙。
（3）仪表须可靠接地，接地电阻小于4Ω。现场电磁干扰严重处，须小于2Ω。
● 售后服务
我公司生产的热值指数仪，售出后保修一年，一年后更换元件只收成本费。我公司提供终身技术服务，常年提供备品、备件。技术服务工程师48小时内到达现场。
注：具体技术参数以产品出厂说明书为准，技术变更不再另行通告。
