●主要特点与适用范围

热风管道在温度增加或长时间使用情况下，会产生微小位移和变形。变形达到一定量后，会导致热风管内隔热砖的脱落影响生产，造成重大安全隐患。因此建立方便实时的热风管道位移测量系统对提高安全生产具有非常重要的意义。本系统采用高精度工业激光测距传感器，通过测量膨胀节两侧管道相对移动从而获得管得升温后位移量，经数据处理后通过RS485送至上位机。在上位机以图形画面的方式实时显示通风管道位移变化情况，并储存数据。

●主要技术指标

测量精度：0.03mm~0.1mm(0.1% of   MBE)

工作环镜：

工作温度：-10℃---60℃

防护等级：IP67

工作电压：交流220V

输出信号：位移量信号

● 系统统组成

整个系统可由一台计算机管理，通过串线总线与单个测点进行通讯完成各个测

点的控制和数据的采集，系统组成如图:

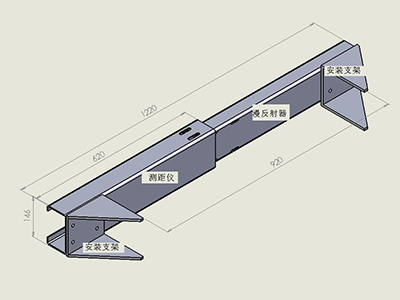

●外形尺寸与安装方式

l 上位机主操作界面

注：具体技术参数以产品出厂说明书为准，技术变更不再另行通告。
